استفاده از نور پس نور ترکیب صفحه راهنمای نور

ترکیب صفحه راهنمای نور پس نور:

عمدتاً از منبع نور، صفحه راهنمای نور، فیلم نوری، قاب پلاستیکی و غیره تشکیل شده است. نور پسین دارای ویژگی های درخشش بالا، عمر طولانی و انتشار یکنواخت نور است. در حال حاضر عمدتاً سه نوع منبع نور پس پشتی وجود دارد: EL، CCFL و LED که با توجه به موقعیت توزیع منبع نور می توان آن ها را به نوع لبه و نوع مستقیم تقسیم کرد. با توسعه مداوم ماژول های ال سی دی روشن تر، سبک تر و نازک تر، چراغ های پشتی CCFL لبه روشن تبدیل به جریان اصلی توسعه نور پس انداز شده اند.

نور پس نور برای کاربردهای کوچک ال سی دی بازتابی مانند ساعت ها، ساعت های میز دیجیتال و پی دی ای های تک رنگ مناسب است که برای استفاده در شرایط کم رنگ یا کم نور نیاز به روشنایی بسیار کم دارند. با این حال، کارایی پایین، درخشش پایین، و طول عمر کوتاه آن را برای برنامه های کاربردی نور پس زمینه انتقالی مانند ال سی دی های بزرگ مورد نیاز برای مانیتورهای رومیزی لپ تاپ و پانل تخت نامناسب می کند.

صفحه راهنمای نور پس نور عمر خدماتی طولانی تری نسبت به EL (بیش از ۵۰ ساعت) دارد، و از ولتاژ DC استفاده می کند، و معمولاً در نمایشگرهای تک رنگ کوچک مانند تلفن، کنترل از راه دور، اجاق های مایکروویو، تهویه مطبوع، ابزار دقیق، تجهیزات صوتی استریو و غیره استفاده می شود. با این حال، در حال حاضر به اندازه کافی روشن نیست که یک منبع نور پشت برای نمایشگرهای انتقالی بزرگ فراهم کند. نور پس نور LED و نور پس نور CCFL اساساً در ساختار یکسان هستند، تفاوت اصلی در این است که LED یک منبع نور نقطه ای است، در حالی که CCFL یک منبع نور خط است.

0 فشرده لامپ های فلورسنت کاتد سرد (CCFLs) روشنایی و طول عمر (و قابلیت کنترل نور) مورد نیاز برای ال سی دی های بزرگ را فراهم می کند، به همین دلیل است که هنوز هم رایج ترین روش برای نور پس زمینه راهنماهای نور امروزی است. با این حال، گرماسازی یک نگرانی است.

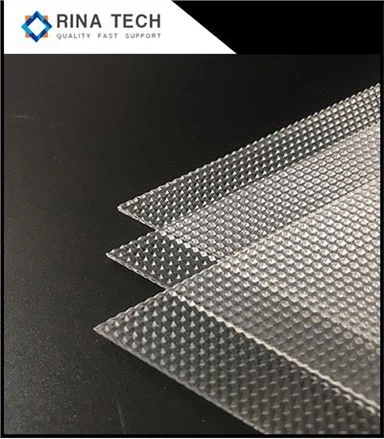

عملکرد صفحه راهنمای نور پس نور هدایت جهت پراکنده نور است که برای بهبود روشنایی پانل و اطمینان از یکنواختی درخشش پانل استفاده می شود. طراحی و تولید یکی از فناوری های کلیدی است. صفحه راهنمای نور با فشار دادن اکریلیک به صفحه ای با سطح صاف به وسیله قالب گیری تزریقی ساخته می شود و سپس با استفاده از ماده ای با بازتاب بالا و بدون جذب نور برای چاپ نقاط انتشار در سطح پایین صفحه راهنمای نور توسط چاپ صفحه نمایش، و لامپ فلورسنت کاتد سرد بر روی صفحه راهنمای نور قرار دارد. در انتهای ضخیم کنار، نور ساطع شده توسط لوله کاتد سرد توسط بازتاب به انتهای نازک منتقل می شود. هنگامی که نور به نقطه انتشار برخورد می کند، نور منعکس شده به تمام زوایای آن گسترش می یابد، و سپس شرایط بازتاب را از بین می برد و از جلوی صفحه راهنمای نور ساطع می کند. نقاط منتشر با اندازه و چگالی مختلف می تواند صفحه راهنمای نور را به طور مساوی نور ساطع کند. هدف از صفحه منعکس کننده این است که منعکس کردن نور در معرض سطح پایین به صفحه راهنمای نور برای بهبود بهره وری استفاده از نور.
